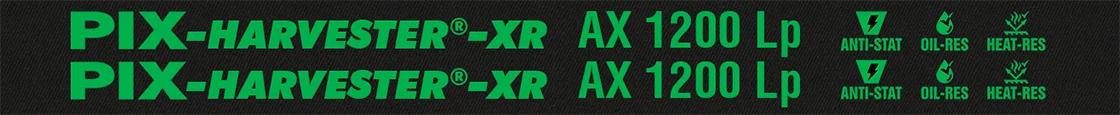

PIX-Harvester® -XR 农机模压切边有齿三角带
体验产品
我们令人惊叹的交互式 3D 皮带模型让观众可以通过丰富的渲染从任何角度或比例查看产品，从而获得产品的动手体验。
产品规格
- 与标准皮带相比，具有出色的动力传输能力
- 由于特殊设计的齿廓，提高了纵向灵活性
- 由于采用专门设计的嵌齿轮廓，因此具备出色的纵向柔韧性
- 适合小直径带轮和高转速
- 适合反向曲折传动
- 独特的横向刚度可减少碟形凹陷效应，便于实现高动力传输
- 抗静电，耐油和耐热
- 专门设计的橡胶可在变速条件下发挥卓越性能
- 无底部开裂/剥落
- 在皮带中使用了高拉伸强度的线绳可满足极低的皮带延伸
- 温度范围：-25ºC 至 +100ºC
具体结构
- 特殊外层帆布
- 优异的缓冲粘结橡胶。
- 特殊处理和稳定聚酯线绳
- 底胶有纤维填充
- 模压成型的齿具有更好的柔韧性
注意
Intermediate sizes are available upon request
参考标准
BS 3790, RMA IP 22, ISO 4184, ISO 5291, ISO 5290, ISO 3410, IS 2494, RMA IP 25,ASAE
应用
Combine Harvester, Paper Industry, etc.
产品范围

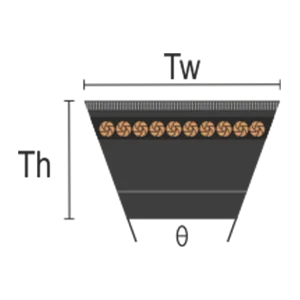

| Section | Dimension | Recommended Minimum pulley Dia. (mm) | Manufacturing Range | Length Desg. | |||
|---|---|---|---|---|---|---|---|
| Top Width (mm) | Thickness (mm) | Angle (Degree) | Min. (inch/mm) | Max. (inch/mm) | |||
| Classical Section | |||||||
| AG-AX | 13.0 | 8.0 | 36 | 63 | 21.5/550 | 200/5000 | |
| AG-BX | 17.0 | 11.0 | 36 | 90 | 21.5/550 | 200/5000 | |
| AG-CX | 22.0 |
14.0 | 36 | 140 | 23.5/600 | 200/5000 | |
| Wedge Section | |||||||
| AG-XPA | 13.0 | 10.0 | 36 | 71 | 21.5/550 | 200/5000 | |
| AG-XPB | 16.3 | 14.0 | 36 | 112 | 21.5/550 | 200/5000 | |
| AG-XPC | 22.0 | 18.0 | 36 | 180 | 23.5/600 | 248/6300 | |
| Narrow Section | |||||||
| AG-3VX | 9.7 | 8.0 | 38 | 56 | 21.5/550 | 200/5000 | |
| AG-5VX | 15.8 | 14.0 | 38 | 112 | 21.5/550 | 200/5000 | |
