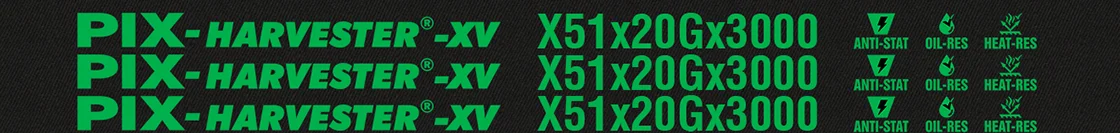

PIX-Harvester® -XV 农机变速模压有齿切边三角带
体验产品
我们令人惊叹的交互式 3D 皮带模型让观众可以通过丰富的渲染从任何角度或比例查看产品,从而获得产品的动手体验。
产品规格
- 与标准皮带相比,具有出色的动力传输能力
- 专为高速应用而设计,适合于较小直径的带轮
- 特殊的齿型轮设计,提高皮带的柔韧性和加速散热率
- 由于高的抗拉强度张力线绳因此伸展性低
- 最低的眼神率和较高的拉伸强度
- 在可变负载条件下性能卓越
- 抗静电,耐油和耐热
- 温度范围:-25°C 至 +100°C
具体结构
- 特殊外层帆布
- 特殊处理和稳定聚酯线绳
- 底胶有纤维填充
- 模压成型的齿具有更好的柔韧性,并采用防裂底层织物进行保护
注意
Special double-sided, cog variator Belts are available upon request
Intermediate sizes are available upon request
Aramid cord construction Belts are available upon request
参考标准
ISO 3410:1989 / BS 3733:1974, ASAE 211-3 & 4
应用
Combine Harvesters, Straw Walker Drives, Threshing Drives, Agriculture Tillers, Rippers, etc.
产品范围
Section | Top width (mm) | Thickness (mm) | Angle (Degree) | Manufacturing Range | Belt Length Factor | |||
---|---|---|---|---|---|---|---|---|
Min. (mm) | Max. (mm) | Lp to La (mm) | Li to Lp (mm) | Li to La (mm) | ||||
22V - A22 / 1422V | 22 | 8 | 22 | 21.5 / 550 | 200 / 5000 | 15.0 |
35.0 |
50 |
30V - A22 / 1922V | 30 |
10 | 22 | 21.5 / 550 | 200 / 5000 | 20.0 |
42.0 |
62 |
37V - A22 / 2322V | 37 |
11 |
22 | 21.5 / 550 | 200 / 5000 | 23.0 |
46.0 |
69 |
30V - A26 / 1926V | 30 | 11 | 26 | 21.5 / 550 | 200 / 5000 | 23.0 |
46.0 | 69 |
46V - A26 / 2926V | 46 |
13 | 26 | 21.5 / 550 | 200 / 5000 | 27.0 |
55.0 |
82 |
51V - A26 / 3226V | 51 |
13 | 26 | 21.5 / 550 | 200 / 5000 | 27.0 |
55.0 |
82 |
40V - A30 / 2530V | 40 | 15 |
30 | 25 / 635 | 200 / 5000 | 30.0 |
65.0 |
95 |
51V - A30 / 3230V | 51 |
16 | 30 | 25 / 635 | 200 / 5000 | 33.0 |
67.0 |
100 |
70V - A30 / 4430V | 70 |
18 | 30 | 25 / 635 | 200 / 5000 | 37.0 |
77.0 |
114 |
64V - A36 / 4036V | 64 | 18 | 36 | 25 / 635 | 200 / 5000 | 37.0 | 77.0 | 114 |
70V - A36 / 4436V | 70 |
18 | 36 | 25 / 635 | 200 / 5000 | 37.0 | 77.0 | 114 |
76V - A36 / 4836V | 76 |
19 |
36 | 25 / 635 | 200 / 5000 | 39.0 | 81.0 |
120 |
XHG |
17.0 |
8 |
26 |
550.0 |
5000 | 15.0 |
35.0 |
50.0 |
XHH |
20.0 |
10 |
26 | 550.0 | 5000 | 20.0 |
42.0 |
62.0 |
XHI |
25.0 |
13 |
26 | 550.0 | 5000 | 27.0 |
55.0 |
82.0 |
XHJ |
32.0 |
15 |
26 | 750.0 |
5000 | 30.0 |
65.0 |
95.0 |
XHK |
38.0 |
18 |
26 | 750.0 | 5000 | 37.0 |
77.0 |
114.0 |
XHL | 45.0 |
20 |
26 | 750.0 | 5000 | 40.0 |
82.0 |
122.0 |
XHM | 51.0 |
22 |
26 | 750.0 | 5000 | 45.0 |
90.0 |
135.0 |
XHN | 57.0 |
24 |
26 | 750.0 | 5000 | 50.0 |
100.0 |
150.0 |
XHO | 64.0 |
25 |
26 | 750.0 | 5000 | 53.0 |
106.0 |
159.0 |
