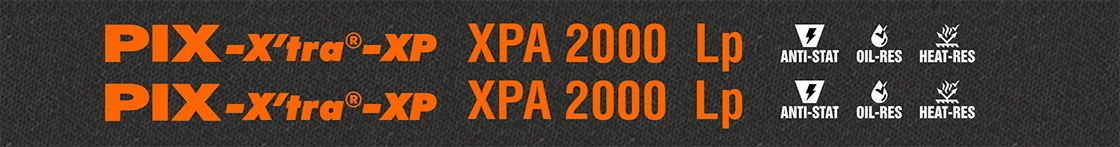

PIX-X'tra® - XP 切边平皮带
体验产品
我们令人惊叹的交互式 3D 皮带模型让观众可以通过丰富的渲染从任何角度或比例查看产品,从而获得产品的动手体验。
产品规格
- 比包带传动能力强
- 优越的横向刚度和高耐磨性
- 层压帆布消除底部裂缝
- 防静电、耐油、耐热
- 适用于带惰轮的应用
- 温度范围:-25°C至+100°C
具体结构
- 特殊帆布设计
- 经特殊处理和稳定的聚酯线绳
- 缓冲橡胶化合物
- 底胶含纤维
- 特殊底层帆布
注意
如有要求,可提供中间全系列尺寸
如有要求,可提供芳纶线绳结构皮带
参考标准
IS 2494, BS 3790, ISO 4184, RMA IP-22, RMA IP-23
应用
Industrial equipment, Agricultural machinery,Lawnmowers, Engine drives etc.
产品范围
Section | Top Width (mm) | Thickness (mm) | Angle (Degree) | Min. Pulley Dia. (mm) | Manufacturing Range | Belt Length Factor | Length Designation | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Min. (inch / mm) | Max. (inch / mm) | Lp to La (mm) | Li to Lp (mm) | Li to La (mm) | |||||||
Classical Section Belts | |||||||||||
XP-ZX | 10.0 | 6.0 | 36 | 40.0 | 21.5 / 550 | 200 / 5000 | 16 | 22 | 38 | Li | |
XP-AX | 13.0 | 8.0 | 36 | 63.0 | 21.5 / 550 | 200 / 5000 | 14 |
36 |
50 |
Li | |
XP-BX | 17.0 | 11.0 | 36 | 90.0 | 21.5 / 550 | 200 / 5000 | 26 | 43 |
69 |
Li | |
XP-CX | 22.0 | 14.0 | 36 | 140.0 | 21.5 / 550 | 200 / 5000 | 32 |
56 |
88 |
Li | |
XP-DX | 32.0 | 19.0 | 38 | 280.0 | 21.5 / 550 | 200 / 5000 | 40 |
79 |
119 |
Li | |
Wedge Section | |||||||||||
XP-XPZ | 10.0 | 8.0 | 36 | 56.0 | 21.5 / 550 | 200 / 5000 | 13 | 37 | 50 | Lp | |
XP-XPA | 13.0 | 10.0 | 36 | 71.0 | 21.5 / 550 | 200 / 5000 | 18 |
45 |
63 |
Lp | |
XP-XPB | 16.3 | 14.0 | 36 | 112.0 | 21.5 / 550 | 200 / 5000 | 28 |
60 |
88 |
Lp | |
XP-XPC | 22.0 | 18.0 | 38 | 180.0 | 23.5 / 600 |
248 / 6300 | 30 |
83 |
113 |
Lp | |
Narrow Section | |||||||||||
XP-3VX | 9.7 | 8.0 | 38 | 56.0 | 21.5 / 546 | 200 / 5000 | 13 |
37 | 50 | La | |
XP-5VX | 15.8 | 14.0 | 38 | 112.0 | 21.5 / 546 | 200 / 5000 | 25 |
60 |
85 |
La | |
XP-8VX | 25.4 | 23.0 | 38 | 254.0 | 90 / 2290 | 200 / 5000 | 53 |
92 |
145 |
La | |
Light Duty Single V-Belts | |||||||||||
XP-2LX | 6.3 | 4.0 | 36 | 25.0 | 21.5 / 550 | 200 / 5000 | - |
- |
- |
La | |
XP-3LX | 9.7 | 5.6 | 36 | 36.0 | 21.5 / 550 | 200 / 5000 | 16 | 22 | 38 | La | |
XP-4LX | 12.7 | 7.9 |
36 | 58.0 | 21.5 / 550 | 200 / 5000 | 14 | 36 |
50 |
La | |
XP-5LX | 16.7 | 9.7 | 36 | 72.0 |
21.5 / 550 | 200 / 5000 | 26 |
43 |
69 | La |
