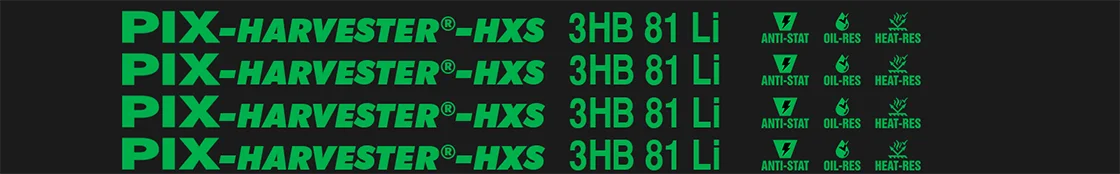

PIX-Harvester® - HXS农机联组包布带
体验产品
我们令人惊叹的交互式 3D 皮带模型让观众可以通过丰富的渲染从任何角度或比例查看产品,从而获得产品的动手体验。
产品规格
- 控制径向和横向跳动,便于运行平稳
- 比标准皮带传动能力高
- 最小延伸率的高强度张力线绳
- 顶部弧面设计提供了优异的附着力,并加快了散热速度
- 延长使用寿命
- 防静电、耐油、耐热
- 温度范围:-18°C至+80°C
具体结构
- 特殊的弧形顶部系带设计,具有更好的灵活性和加速散热
- 高模低收缩的线绳由缓冲胶包裹
- 高强度,低拉伸,经特殊处理的聚酯线绳
- 特殊设计的压缩橡胶使皮带横截面保持稳定,并在负载条件下支撑弯曲区域防止变形
- 斜切氯丁橡胶涤棉质帆布具有耐磨性
注意
Intermediate sizes are available upon request
参考标准
BS 3790, ASAE211-4
应用
Combine Harvester, Paper Industry, etc.
产品范围
Section | Dimension | Min. Pulley Dia. (mm) | Manufacturing Range | Length Desg | |||
---|---|---|---|---|---|---|---|
Top width (mm) | Thickness (mm) | Angle (Degree) | Min. (inch/mm) | Max. (inch/mm) | |||
AG-HA | 13.0 | 10.5 | 40 | 15.9 | 33 / 838 | 255 / 6477 | |
AG-HB | 17.0 | 14.5 | 40 | 19.0 | 43 / 1092 | 900 / 22860 | |
AG-HC | 22.0 |
17.0 | 40 | 25.5 | 47 / 1194 | 923 / 23444 | |
AG-HSPZ | 10.0 | 10.0 | 40 | 12.0 | 46.5 / 1180 | 357.5 / 9080 | |
AG-HSPA | 13.0 | 12.0 | 40 | 15.0 | 38 / 959 | 175 / 4439 | |
AG-HSPB | 17.0 | 17.0 | 40 | 19.0 | 69.5 / 1762 | 367.5 / 9331 | |
AG-HSPC | 22.0 |
22.5 | 40 | 25.5 | 64 / 1632 | 926 / 23527 | |
AG-H3V | 9.70 | 10.5 | 40 | 10.3 | 45 / 1143 | 176 / 4470 | |
AG-H5V | 15.8 | 16.5 | 40 | 17.5 | 50 / 1270 | 923 / 23444 |
